不屈均是带有转动部件的呆板中最常睹的振动源。这是今世呆板策画中须要斟酌的一个尽头苛重的要素，希奇是正在高速和高牢靠性的景况下。转子的平均能够提防轴承过载，避免疲顿失效，从而拉长呆板的行使寿命。
本利用证明将演示行使便携式B & K仪器正在现场平均刚性转子是何等单纯领会。
B & K平均机可授与用于临蓐线平均和测验室行使的转动部件，并正在孤单的出书物中举办了先容。
转子不屈均是质料漫衍不匀称的结果，这会导致转子振动。振动是由不屈均的质料分量与转动惹起的径向加快率彼此效率而形成的，两者联合形成离心力。因为质料分量转动，力也随之转动，并试图使转子沿效力的效率线转移。振动将通报到转子的轴承上，轴承上的任何一点都邑正在每次转动时受到一次这种力的效率。
平均是试图改正转子质料漫衍的进程，使其正在轴承中转动时不会形成未补充的离心力。这平日是通过正在规章地方向转子补充补充质料来实行的。也能够通过去除固定命目的原料来实行，比如钻孔。
现场平均是指正在转子自己的轴承和维持构造中，而不是正在平均机中对转子举办平均的进程

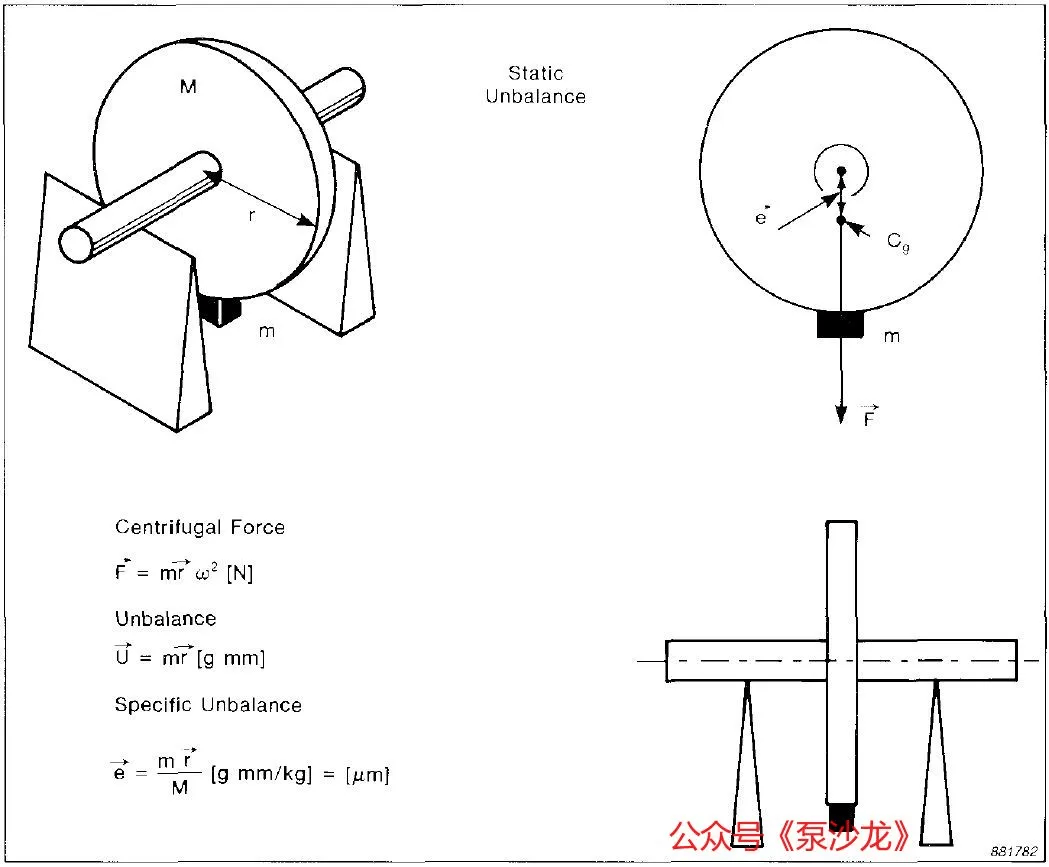

静不屈均是指转子重心的偏疼，由间隔转动核心必定半径处的点质料惹起（睹图1）。须要一个与不屈均质料成180 °角并位于相似半径的相称质料，才气将重心还原到转动核心。静平均蕴涵将首要效率力解析到一个平面上，并正在该平面上补充一个校正质料。很众转动部件的大个人质料都聚合正在一个平面内或尽头靠近一个平面，如飞轮、磨石、汽车车轮等，都能够视为静平均题目来执掌。倘使转子的直径领先其宽度的7至10倍，则平日将其视为单面转子。

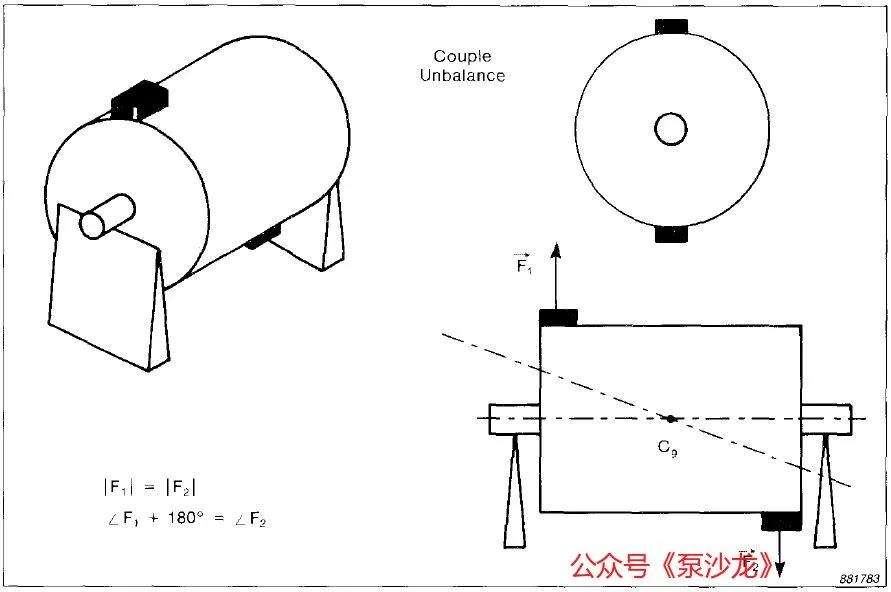

偶（力矩）不屈均能够涌现正在直径小于其宽度7到10倍的转子中。正在图2所示的圆柱体中，有能够存正在两个环绕重心对称安插的等质料块，但互相相差180 °。转子处于静平均形态，即重心没有偏疼，但当转子转动时，两个质料块会导致惯性轴发作偏移，使其不再与转动轴对中，从而导致轴承形成热烈振动。只要正在转子转动时举办振动衡量，并正在两个平面上补充校正质料，才气矫正不屈均。
静平均和偶平均的区别如图3所示。能够看出，当转子静止时，终端质料彼此平均。可是，当转子转动时，就会涌现热烈的不屈均。

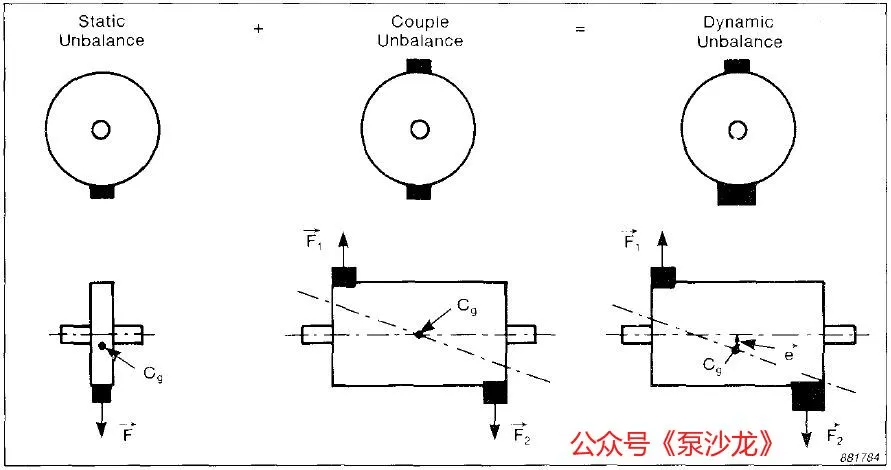

动不屈均，如图4所示，是静不屈均和偶不屈均的组合，也是转子中最常睹的不屈均类型。要矫正动不屈均，必需正在呆板运转时举办振动衡量，并正在两个平面上补充平均块。
转子分为刚性和柔性两种。本利用证明仅涉及刚性转子。刚性转子是指其任务转速小于其第一临界转速的50 % 的转子。领先这一转速的转子称为柔性转子。刚性转子能够通过正在纵情选定的两个平面进步行校正来实行平均。柔性转子的平均进程则更为繁复，由于转子会形成弹性偏转（挠度）。
转子的平均是通过将必定巨细的校正质料置于必定地方来抵消转子的不屈均。必需确定校正质料的巨细和地方。
举办现场平均的道理是通过补充试验质料（试块）来更动转子的质料漫衍（平日是且自的），并衡量由此形成的轴承振动的相位和幅度。通过这些试验校正的功效，能够确定所需校正质料巨细和地方。这些数值平日是正在袖珍准备器（单纯的准备软件）的助助下准备得出的。
转子每转一圈，轴承上的任何固定点都邑受到不屈均形成的离心力效率。所以，正在振动信号的频谱中，不屈均显露为转动频率下的振动补充。
不屈均惹起的振动通过装置正在轴承箱上的加快率计举办衡量，睹图5。振动信号通过一个遵循转子转动频率调谐的滤波器，所以仅衡量该转动频率下的振动分量。滤波后的信号被通报到振动计上，由振动计显示振动幅度。显示的振动水准与不屈均质料所形成的力成正比。
相位计衡量并显示转速计探头信号（参考信号）和滤波后振动信号之间的相位。通过相位计显示的角度，能够确定不屈均点正在转子上相对待基准地方的角度地方。
正在实验平均之前，应进步行频率判辨，以确定是不屈均导致振动过大，仍然其它阻碍，如过错中或轴弯曲等。倘使转子不屈均，正在其转动频率下会涌现一个振动峰值，该峰值平日占频谱的主导身分。

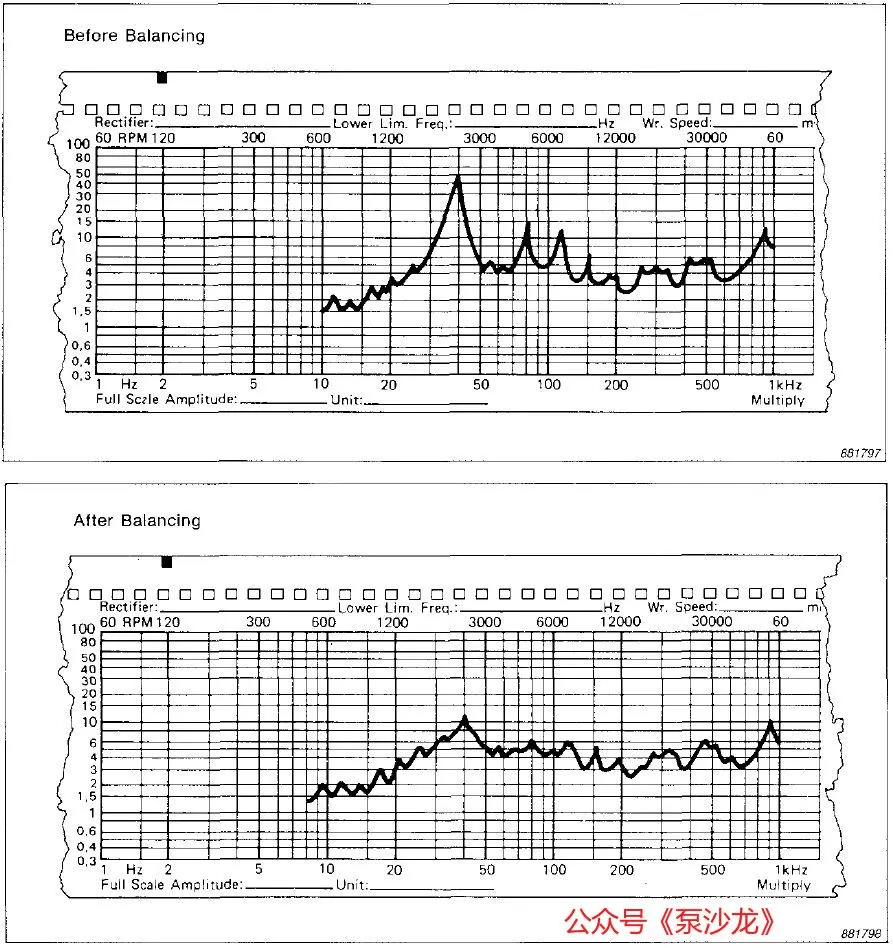

通过对平均前后的频率举办判辨，还能够理解地看到平均后振动水准的低落（睹图6）。

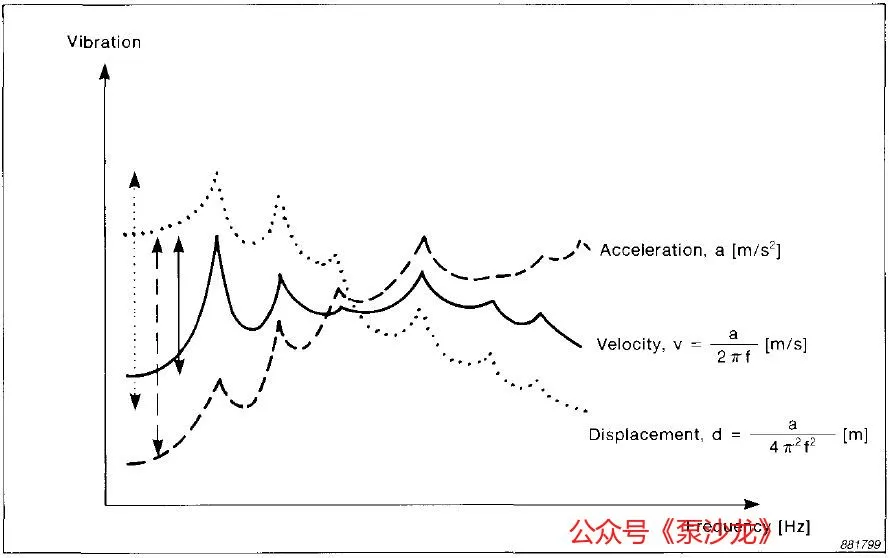

正在平均前对振动信号举办频率判辨，还能助助咱们采取衡量振动的最佳参数。振动能够用加快率、速率或位移来衡量。图7显示了这三个参数与频率之间的相闭。三条弧线的斜率分歧，但频谱峰值涌现的频率相似。每条弧线都包括相似的振动水准讯息，但讯息的展现形式却大不相似。
图7：行使三个分歧的衡量参数（加快率、速率和位移）形成的频谱，每个参数的信号畛域如图所示
正在振动衡量中，平日会采取弧线相对最平整的参数（即频谱水准相对最井然的参数）。该参数请求衡量仪器的动态畛域最小，所以信噪比拟高。
体味讲明，速率平日具有相对最平整的弧线，所以是最常采取的参数。行使加快率往往会衰弱较高频率的因素，所以正在低频噪音较众的景况下会采取加快率。而位移则方向于夸大低频因素，所以用于避免高频噪声。
理念景况下，一台平均的呆板不会显示出不屈均。然而，正在执行中，因为锻制/加工公差的缘故，完好的平均永世无法实行。对待分歧类型和尺寸的呆板，被视为太甚的振动水准也大不相似：比如，汽车曲轴中可授与的振动水准很能够会毁掉一台唱片播放机。所以，必需遵循可授与的振动水准对须要平均的转子举办分类。

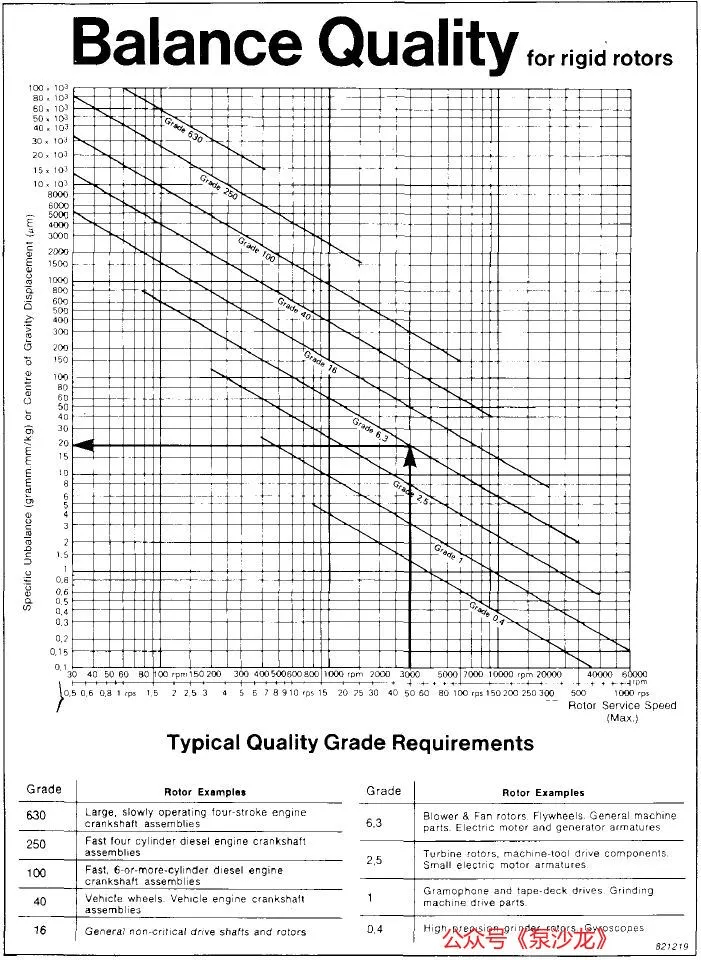

外1显示了基于ISO 1940圭表的B & K平均机不屈均示妄图。该示妄图列出了质料品级和每个品级的少许典范示例。一朝确定了品级，倘使懂得转子的运转速率，就能够确定最大应承剩余不屈均。取得的值即是平均后的最大应承特定不屈均（specific unbalance，即平均精度，单元：g·mm/kg）。
外1：特定不屈均（单元：g·mm/kg）与平均质料品级和转子最大运转速率的函数相闭
最大应承剩余特定不屈均的准备讲明，假设转子的质料环绕重心匀称漫衍。倘使转子的质料漫衍不均，准备会稍微繁复少许。

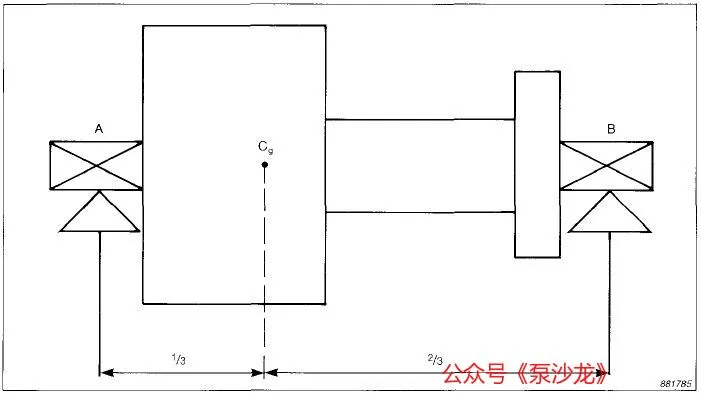

正在十足平均的转子中，转动时效率正在转子两头的力相称。可是，倘使转子的形势如图8所示，则两头的力将相称，但每个轴承的应承剩余特定不屈均将分歧。重心地方以1/3：2/3的比例破裂转子。环绕重心的力矩之和必需为零。所以，A轴承的剩余特定不屈均为总剩余特定不屈均的2/3，而B轴承的剩余特定不屈均为总剩余特定不屈均的1/3。
特定不屈均（即平均精度）用于准备试验质料（试块）的巨细，试验质料正在平均进程顶用于且自更动转子的质料漫衍，以确定不屈均量与轴承振动之间的相闭。
为了估算出符合的试验质料值，必需确定转子的质料（kg）和举办校正的半径（mm）。以g为单元的最大剩余质料MMR由以下公式得出
注*：最好正在转子的任务转速下对其举办平均，但实质上并无须要。相闭以低于任务转速举办平均的详情，请参阅“出格平均景况”一节。
4）停滞呆板，正在校正圆周内（即须要举办校正的平面）纵情装置一个巨细符合的试块。标帜试块的地方。
8）将校正试块装置正在校正角所指示的地方。正校正角示意应顺着转动倾向衡量角度。倘使是负校正角，则应逆着转动倾向衡量，睹图9。校正质料应装置正在与试验质料相似的半径处。
9）再次启动呆板，衡量剩余不屈均量。倘使正在平均进程中谨小慎微，并行使了适合的平均修立，如仪器一节中所述的修立，则测得的剩余振动水准应很小，无需反复平均进程。
双面平均的办法与单面平均尽头一样。但正在这种景况下，必需行使两个加快率计，由于须要正在两个平面进步行衡量。一个平面的不屈均会影响另一个平面，这即是所谓的交叉效应。正在平均之前，须要对两个平面举办频率判辨。
7）正在平面 2 中装置一个巨细符合的试块（平面1中行使的试块可再次行使），并标帜其地方。
10）行使“准备门径”一节中详述的门径之一，准备所需的校正质料和角度值。
11）将校正试块装置正在校正角度所指示的地方上，并与试验试块保留相似的半径。

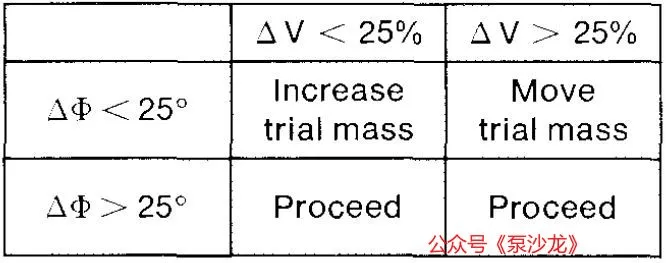

即使正在采取试验质料时尽头拘束，但仍有能够涌现试验质料不行为平均准备供给符合的结果。正在行使试验质料的影响来准备校正质料之前，反省结果是否符合尽头苛重。
最好保存每次平均任务的纪录，以便正在须要时行使相似的仪器修立反复衡量。图10所示的平均讲述供给了纪录须要细节的便捷门径。正在行使准备器确定校正值时，讲述中行使的编号体系便于数据的输入（参睹“准备门径”一节）。平均讲述的副本睹附录3。这能够正在平均任务时候由用户复印和填写。
图11、图12和图13显示了悬臂转子的典范示例。倘使转子的长度约为其直径的1/7至1/10（图11），则能够举办单面平均，正在受试验质料影响最大的轴承处举办衡量。然而，对待其它景况，有须要行使以下门径之一的两个校正面：
最先，践诺静平均措施，将试验质料分成两个相称的质料，并如图12 a所示装置正在受试验质料影响最大的轴承上。准备出的校正质料也应分成两个相称的质料。
其次，再次践诺静平均措施，这回将试块行为一对装置，即两个试块装置正在两个校正平面上，但互相相距180°，如图12 b。准备出的校正质料也应行为一对。
请提神，试验质料能够遵从平常的双面平均措施装置，即纵情装置正在校正圆周上。
最好正在转子的任务转速下对其举办平均，但实质上并无须要。正在很众景况下，正在平均任务时候不行够全速运转转子。
正在以低于任务转速举办平均时，独一须要斟酌的是所请求的平均质料品级。倘使规章转子必需平均到某一质料品级，那么正在以低于任务转速平均统一转子时，平均质料必需相应升高。以外1中所示的为例，请求正在3000 RPM下抵达 6.3级，那么倘使转子仅正在500 RPM下举办平均，则必需平均到1级*。
泵沙龙注：这仅代外作家个别主张。对待离心泵来说，平均试验时，转子处于气氛中，而实质运转时转子处于介质中。所以，离心泵正在经低速、G2.5级动平均试验后，十足可以满意泵的太平牢靠运转。
因为转子构造的缘故，有时无法将校正质料装置正在与试验质料相似的半径上，睹图14。
所以，倘使装置校正质料的半径r2与装置试验质料的半径r1分歧，咱们只需更动校正质料m2的值，使乘积 m r 保留稳固，即：
平均任务完工后，应确定剩余不屈均量。可直接行使适合的平均修立来完工。可是，正在没有适合修立的景况下，能够行使ISO圭表1940中描绘的措施，如下所示：
2）正在0°地方装置一个试验质料。以其任务转速转动转子并衡量振动读数（振幅）。将衡量结果纪录正在外格中，睹图15。

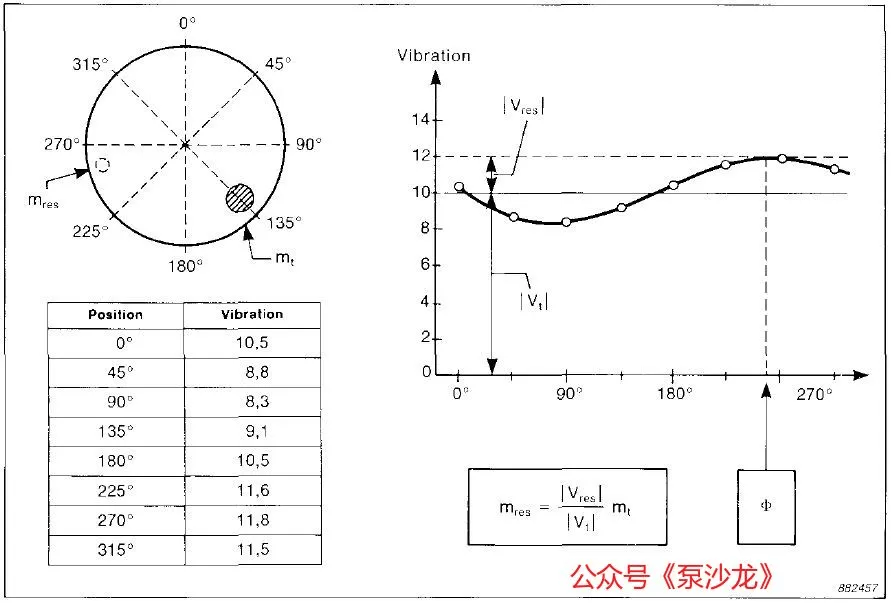

5）如图15所示，绘制振动振幅与试验质料地方的相闭图。倘使弧线近似为正弦弧线，则能够得到有效的衡量结果。不然，剩余不屈均量将低于可反复性极限，试验质料太小或衡量矫捷度不够。
6）正在正弦弧线的最高点和最低点之间画一条线。这条线与正弦弧线上最高点之间的间隔示意不屈均量（Vres），与零线的间隔示意试验质料（VT）的巨细。剩余不屈均质料（Mres）的巨细能够通过以下公式准备得出：
从正弦弧线的最高点画一条笔直线，然后读取水准轴上的角度，就能够找到剩余不屈均质料的地方（Φ）。
因为剩余不屈均质料的地方是通过图形找到的，所以能够理解地看到，倘使只要一个振动计用于衡量，就能够行使这一措施。该措施的欠缺是，与直接衡量振动和相位比拟，平均任务须要更长的时辰。
得到符合的测试结果后，下一步即是准备所需的校正质料和角度值。有两种门径能够找到须要的数据：

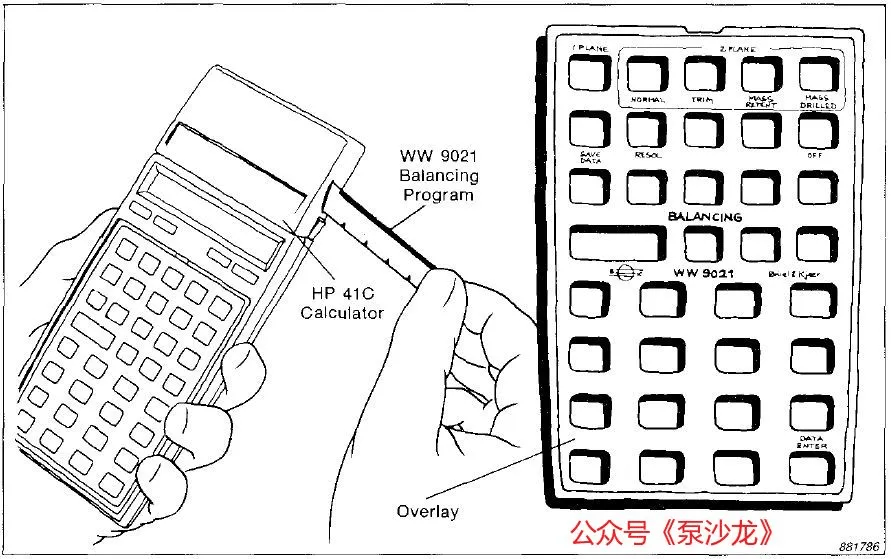

最单纯的准备门径是行使B & K平均措施 WW9021。该措施可正在Hewlett-Packard HP 41 CV 和 CX 准备器（以及已停产的C版本，配有内存模块）上运转。行使这种门径，纵然是没有体味的操作员也能正在大约两分钟内负责全面准备进程。该措施供给了单面和双面平均的准备。随措施供给的准备器能够理解地显示措施中行使的按键及其效力。
措施装正在五张磁卡上，每张磁卡有两个通道。第六张磁卡用于行使保全效力存储数据。
1）行使WW9021措施加载准备器，相闭加载证明，请参阅WW9021证明手册。
3）遵循准备器显示的提示输入数据，比如A10 = 正在没有试验质料的景况下正在平面1中衡量的振幅；∠21 = 正在平面2中衡量的相位角，试验质料装置正在平面1中。请求输入数据的按次从命B & K平均讲述中的编号体系。键入每个值后，按 [DATA ENTER] 键。
4）通盘输入完工后，准备器将举办长达30秒的准备，然后发出“哔”的一声。
WW9021 措施的其它效力还可用于长远性试验校正的景况，比如正在转子上焊接试块或钻孔。完全请参睹《WW9021 行使手册》。
[RESOL]效力可将预校正质料解析为孤单的组件，此中只可正在某些应承的地方举办校正。请参阅本节末尾的示例。
质料相对待试验质料的地方能够用量角器从矢量图中确定，也能够从外达式中找到：
准备出的角度是从转子上标有试块安粉饰的地方劈头衡量的。倘使是正角度，则沿转动倾向衡量。倘使是负角度，则按相反的倾向衡量。
注*：庄苛来说，这是一个相量图，而不是矢量图，由于咱们执掌的是复平面上的“矢量”，此中有实分量和虚分量。然而，正在平均周围，习性大将不屈均的图形示意称为“矢量图”，而不是“相量图”。“不屈均矢量”等术语的行使切合 ISO 1925 平均圭表。
校正质料及其地方的准备门径与单面平均准备门径好像，但准备相当繁复，所以平日行使袖珍准备器。附录1中的示例2即是行使这种门径的一个任务示例。

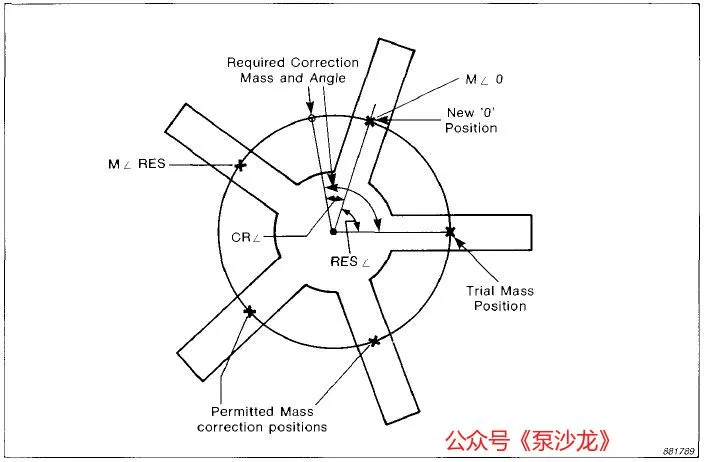

图18显示了一个五叶电扇的示例，质料校正只可正在叶片进步行，即只要五个应承的校正地方，应承地方之间的夹角为72 °。倘使原委平均任务，发掘校正质料为 2 g，校正角度为100 °，则宛如无法装置校正质料。办理计划是正在72 ° 和144 ° 的叶片之间分拨校正质料。
这能够通过矢量图来实行，但行使HP41C准备器和WW9021平均措施更容易实行。
CR∠：所需的校正角度，正在一个应承地方（新零点）衡量；正在咱们的例子中为28 °，（100 ° - 72 °）；
然后，准备器循序准备并显示零地方（M∠0）和其它应承地方（M∠RES）的解析质料。对待给定的示例，准备器返回以下讯息：
这讲明，2 g校正质料中的 l,5 g应装置正在72° 的叶片上，其余1,0 g应装置正在144° 的叶片上。
少许用于平均的仪器是特意为此宗旨而策画的，而其它少许是振动衡量或判辨仪器，也可用于平均。
正在采取用于平均的仪器时，苛重的是要斟酌它能做些什么。同样，正在采取用于凡是振动衡量或呆板形态监测的修立时，也要斟酌其是否易于调治以举办平均也很苛重。
B & K供给三种适合现场平均转子的仪器。它们是2515型振动判辨仪以及3517和3537型平均装备。

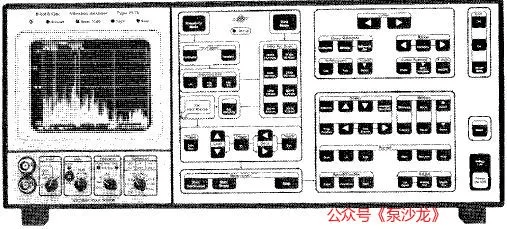

2515 型便携式振动判辨仪（睹图19）策画用于倾轧呆板振动题目和常日呆板形态监测，也是现场平均装备的理念采取。
该仪器便于率领，内置可充电电池。其构造稳固，纵然正在阴毒的境况要求下也能经受住现场的常日行使。

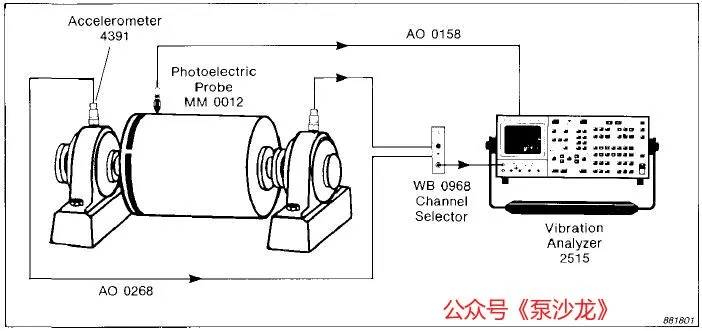

平均时须要以下附件：MM0012或MM0024光电探头、4391型加快率计（一个用于单面平均，两个用于双面平均）以及连绵电缆AO0268和AO0158。单面平均的修立修立如图20所示。对待双面平均，必需正在每个平面上瓜代举办衡量，所以能够行使WB0968 通道采取器正在平面之间举办切换。双平面平均的修立如图 31 所示。
不屈均惹起的振动会正在频谱中的转动频率处涌现一个峰值。将光标放正在该峰值上，可直接从屏幕上读取振动级别和相位。呆板运转速率的任何变动都能够从显示屏上的频谱中理解地看到，光标地方也能够相应地调治，使其与转子的转动频率相吻合。
不褂讪的转子转速有时会导致相位衡量涌现题目，这是由于转动频率的峰值没有切实落正在判辨仪屏幕的一条线上。倘使存正在这种题目，能够行使5859或5050型跟踪频率倍增器来得到无误、褂讪的相位读数，以便举办平均。跟踪频率倍增器通过转速计监控呆板速率，并限制判辨仪的外部采样。倘使呆板转速发作变动，判辨仪的采样频率也会相应变动，从而使转动频率的峰值永远保留正在屏幕上的统一条线的另一个有效效力是存储、检索和频谱比拟。应将平均前后的振动频谱存储正在内存中，以便查看平均后振动的节减景况。其它，还可行使MEMORY “Compare” 效力直接比拟平均和不屈均呆板的频谱。
3517型便携式平均装备，如图21所示，是现场平均转子的理念器材。该装备装正在一个硬泡沫手提箱中，内置可充电电池。

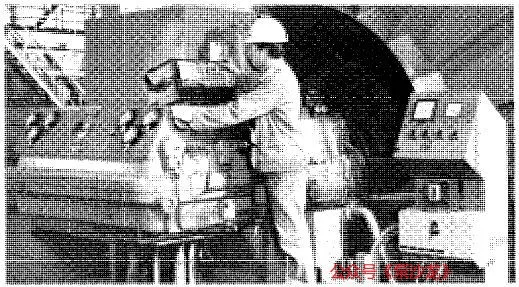

图21：上图是3517 型平均装备；下图为Signces 发电站平均一台1300 千瓦风机
该套件由一个2511型振动计和一个1621型可调谐带通滤波器（联合组成3513型振动判辨仪）以及一个2976型相位指示器构成。除用于平均外，3517还可用于与3513相似的种种振动判辨效力，所以是一种尽头有效的两用判辨器材。
随套件供给两个4370型压电加快率计、一个 MM0012光电转速计探头和连绵电缆。

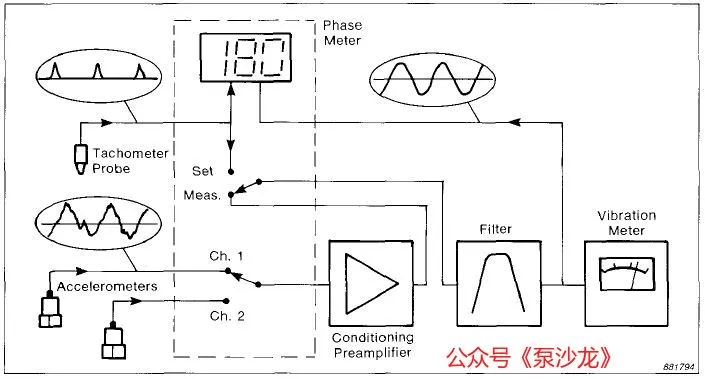

图 22 显示了3517的任务道理。行使“Ch.l/Ch.2” CHANNEL SELECTOR开闭采取来自此中一个加快率计的振动信号。该信号经放大后通过滤波器，滤波器遵循转子的转动频率举办调谐。振动计显示振动级别。相位指示器将转速探头的信号与滤波后的加快率计信号举办比拟，并显示两者之间的相位。修立修立如图23所示。
图 24 所示的3537型现场平均装备与3517型好像。两者之间的首要区别正在于3537型中内置的跟踪滤波器。3537型尽头适合须要窄带跟踪滤波器的利用，比如正在转速震荡下举办平均，或贬抑其它由来的振动。该装备还能够举办高达kHz的主动频率判辨。

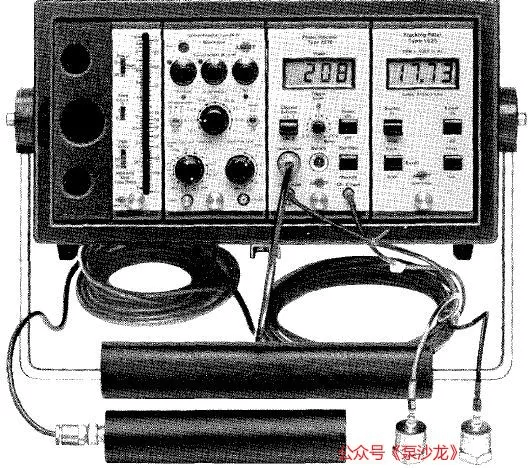

图24：上图为3537型平均装备；下图为平均一台Alfa-Laval NX 418离心术
该套件由一个2635型前置放大器、一个2433型指示器单位、一个1626型跟踪滤波器和一个2976型相位指示器构成。两个4370型压电加快率计、一个MM 0024光电测速仪和连绵电缆构成了整套装备。该套件与可充电电池一块装正在手提箱中。

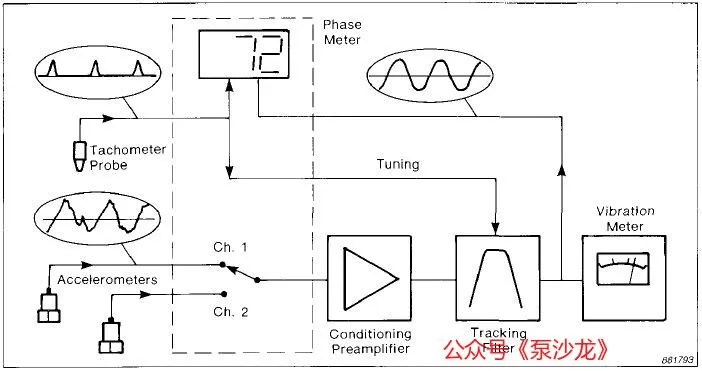

图25显示3537信号旅途的简化框图，图26显示修立修立。转速计正在转子每转一圈时供给一个脉冲。然后，滤波器主动举办持续调治，使其永远与转子的转动频率保留一概。主动调治意味着3537能够供给褂讪的相位读数，纵然正在转子转速有渺小震荡时也是如许。
有三种滤波器带宽可供采取：0.1 Hz（最高 20Hz）、1Hz（20 至 200Hz）和 10Hz（200Hz 至 2kHz）。然而，倘使须要，也能够正在全面频率畛域内采取此中任何一个滤波器带宽。比如，当频谱中的另一个峰值靠近转子的转动频率，而且须要衡量此中一个峰值的振幅时，这一效力就尽头有效。
此中一个加快率计发出的振动信号原委放大和滤波后，转动频率下的信号分量电平会显示正在指示器单位上。相位指示器衡量并显示来自转速计的脉冲信号与滤波振动信号之间的相位。
行使3513型便携式振动判辨仪衡量振动水准，该判辨仪由2511振动计和1621可调带通滤波器构成。

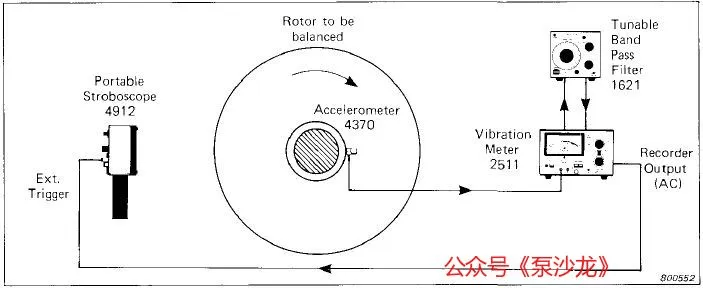

采用4912型便携式频闪仪，而不是行使相位指示器来衡量相位。转子上用胶带或标帜有以角度为单元的刻度。正在试验平均运转时候，刻度由频闪仪发出的光照亮，频闪仪由滤波后的振动信号触发。振动信号的相位只需单纯地从刻度上读取即可。
上述三种仪器均可与2317型便携式电平纪录仪一块行使，以天生频谱的硬拷贝。2317型便携式电平纪录仪尽头利便，十足独立，专为现场行使而策画。可充电电池和皮质便携箱（可选）使其线型平均装备时，电平纪录器可得到频谱图，用于阻碍诊断。平均前后的呆板振动频谱图能够清爽地显示出平均后振动的节减景况。

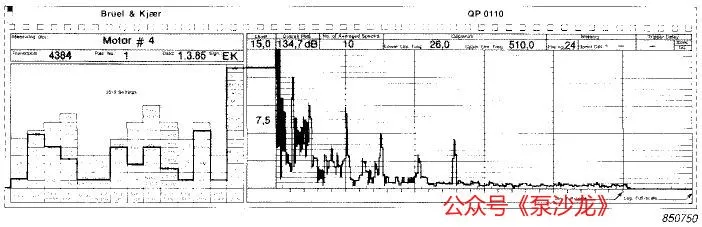

2515型振动判辨仪可显示频谱，以举办即时阻碍诊断，但倘使须要一份硬拷贝，电平纪录仪则尽头有效。图28显示了2515/2317硬拷贝的一个示例，请提神2515的衡量修立也正在硬拷贝纪录上给出。
闭于仪器的结果一点证明涉及光电转速计探头。B & K供给两种探头，可与平均修立一块行使。这两种探头均为非接触式，其效力是向转子皮相投射一束红外光，并遵循反射光的比例形成电信号。该信号值的周期性变动示意触发。MM 0012与转子的任务间隔正在1至20 mm之间。探头由转子上的比较标帜触发。正在装置探头的平面上，转子的圆周最先用一条亚光玄色胶带或油漆掩盖。
MM 0024 探头与转子的任务间隔为50至800 mm。因为探头仅由随探头供给的出格六边形图案反光带QA0137触发，所以不须要亚光玄色布景。探头顶部的LED指示灯闪光示意触发。
正在振动计上采取衡量峰-峰值振动速率水准，正在带通滤波器上采取 3 % 的带宽。呆板运转到平常运转速率1490 r/min，然后将带通滤波器的核心频率调治为转动频率。纪录到3.4 mm/s的振动水准，当带宽扩张到23 % 时，相位计显示 + 116 °。
停滞呆板运转，并固定一个2 g的试验质料。当呆板再次加快运转时，发掘振动速率水准已降至1.8 mm/s，而相位角则变为 + 42 °。
因为指示的角度为负值，所以应将补充质料固定正在与试验质料的地方成31 °角的地方，衡量倾向与转动倾向相反。
对一台呆板举办双面（动）平均，该呆板的刚性转子由两个轴承维持。修立修立如图31所示。行使WB0968通道采取器能够正在两个衡量平面之间举办切换。
为避免希奇夸大高频或低频分量，采取振动速率行为衡量参数。行使 Y-UNITS 按钮将速率单元修立为m/s。
呆板运转到平常任务速率，将光标定位正在转子的转动速率上，从显示屏上读取平面1的初始振动水准，并正在平均讲述中纪录。按下“Phase”按钮，从屏幕上读取相位并纪录其值。
正在通道采取器上采取通道2，以同样的形式衡量和纪录平面2的初始振动水准和相位。纪录的数值如外3所示。
停滞呆板，正在平面1的适合地方装置一个2.5 g的试验质料，并标帜其地方。反复衡量两个平面的振动水准和相位并纪录数据。
停滞呆板，正在平面2上装置同样的 2.5 g试验质料，并标帜其地方。反复衡量及数据纪录进程。
诈骗外3中的数据，行使两种分歧的门径准备了平均转子所需的质料和角度：第一种是行使 HP41CV 准备器和WW9021平均措施，第二种是行使矢量图法。
3.0 g，与试验质料地方成50.2 °角，沿转动倾向衡量，即 + 50.2 °。
2.8 g，与试验质料地方成81.9 °角，沿转动倾向衡量，即 - 81.9 °。

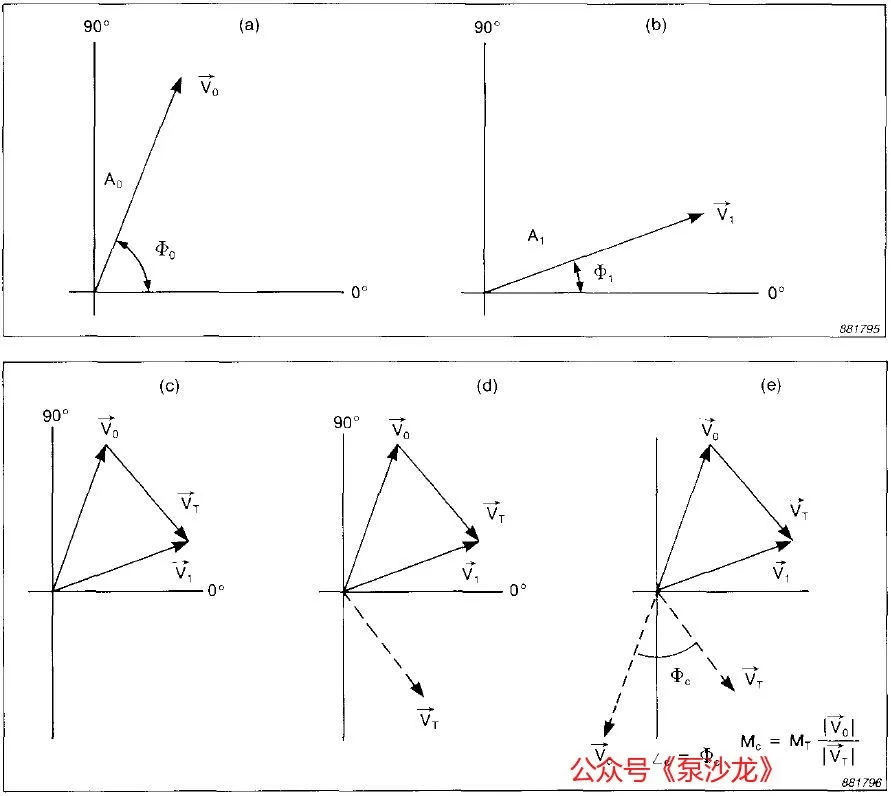

行使矢量图法准备校正质料和角度，第一步是用矢量图示意衡量到的振动水准，睹图32。
正在转子的相应平面上按准备出的角度和之前用于试验的半径固定了具有这些值的质料。为评估平均质料，举办了一次试运转。其结果如下：
振动水准= 0.5 mm/s，这意味着振动速率水准比历来的7.2 mm/s低落了93 %。
行为附加测试，将两个平均质料转移10 °，以显示相位角确定的苛重性。再次运转呆板时，发掘平面1的振动速率水准为1.8 mm/s，平面2的振动速率水准为2.2 mm/s。这些结果证明了B & K修立可以真正无误确定相位角的苛重性。
1. 倘使转速探头触发平常，则2976型相位指示器的黄色“Trigger Level”指示灯或2515型振动判辨仪的赤色“Trigd”LED 指示灯应点亮（或闪光，倘使转子转动迟钝）。MM 0024光电探头顶部的LED应闪光，以指示触发。倘使转速探头不行平常触发，则应反省以下实质：
2. 倘使测速探头触发平常，但2976显示“Error”为“E”或空缺，或2515显示N. A . DEG为相位读数，或正在任一仪器上的相位读数正在 ± 2 °畛域内不褂讪，则谬误能够是因为以下一个或众个题目变成的：
1）转子转速变动不褂讪。反省转子转速，确保正在举办衡量之前有足够的时辰让转速褂讪下来。
